A PWM napelemszabályozók a napelemeket közvetlenül a feltöltendő akkumulátorhoz csatlakoztatják, és egy bizonyos akkumulátor kapocsfeszültség elérése után a töltést impulzusáram-korlátozással szabályozzák.
Ezért olyan panelekhez alkalmasak, amelyek rendszerfeszültsége megegyezik az akkumulátor feszültségével, ellenkező esetben veszteségek lépnek fel, amikor a potenciális teljesítmény egy része elvész a panel nem megfelelő V-A jellemzői miatt.
A kifinomultabb szabályozók lehetővé teszik a működési paraméterek vagy a töltendő akkumulátor típusának beállítását, az egyszerű szabályozók paraméterei a leggyakrabban használt ólomsavas akkumulátorokhoz vannak rögzítve.

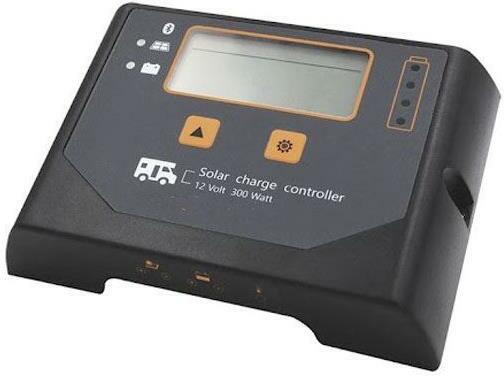

A Win300 szabályozó a PWM napelemes szabályozók csoportjába tartozik, lehetővé téve a töltendő akkumulátor típusának beállítását (Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li-Ion, LTO).
Ez határozza meg a vonatkozó működési paramétereket is.
A Win300-NBT Bluetooth technológiával is fel van szerelve a mobiltelefonról történő vezeték nélküli beállításhoz.
Ezeket a szabályozókat elsősorban mobil eszközökben, például lakókocsikban vagy hajókon történő működésre tervezték.

Műszaki adatok:

Az akkumulátor feszültségtartománya az aktív töltéshez: 92014V.

Akkumulátorok: Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li-Ion, LTO.
Feszültség "boost": 12,6-14,9V / 1-2 óra (az akkumulátor típusától függően).
Teljesen feltöltött akkumulátor tartós feszültsége: 13,6 V a Pb akkumulátorok esetében.
4 fokozatú automatikus akkumulátortöltés CC/CV módszerrel (CC, CV boost, CV buffer, CV sustain - csak Pb akkumulátorok esetén).
Túlfeszültség elleni védelem: 12,8V-15,8V (az akkumulátor típusától függően).
A szabályozó kikapcsolása Uvst
